Diseñada para procesos

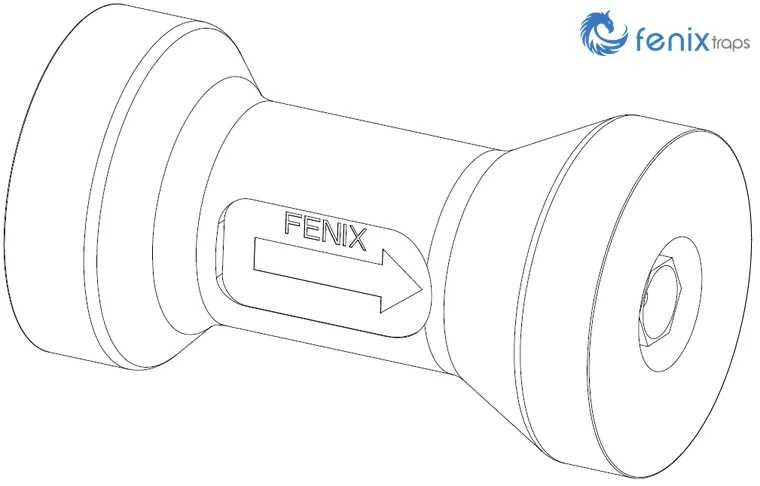

Trampa tipo wafer para procesos de alto caudal, instalada entre bridas.
Sin partes móviles
Opera por principio hidrodinámico con venturis dimensionados. No hay disco, flotador ni bimetal que se desgaste.
Sin filtro en la mayoría de casos
Sus venturis son lo bastante grandes para no requerir filtro en la mayoría de los procesos de alto caudal.
Entre bridas
Formato wafer que se instala entre bridas, con largo ajustable a su instalación.
Hasta 100 barg a 450 °C
PMO de 100 barg hasta 450 °C y TMO de 550 °C sin presión.
Intercambiadores de tubo y coraza
Descarga del condensado del lado vapor con carga variable.
Calentadores de aire
Serpentines y baterías de vapor para calentar aire de proceso.
Calentadores y rehervidores
Calorifiers y reboilers con demanda de vapor variable.
Marmitas y recipientes de cocción
Equipos encamisados con ciclos de calentamiento.
Compare las conexiones
Las versiones comparten diseño y componentes principales. Cambia la conexión y, con ella, los límites de operación.
Configuración
Elija las opciones para ver dimensiones, peso y límites de su trampa.
- Tamaño
- ½" (DN15)
- Conexión
- Entre bridas
- Dimensión A
- 5.90 in · 150 mm
- Peso aprox.
- 2.86 lb · 1.3 kg
- PMO
- 1,450 psig a 842 °F

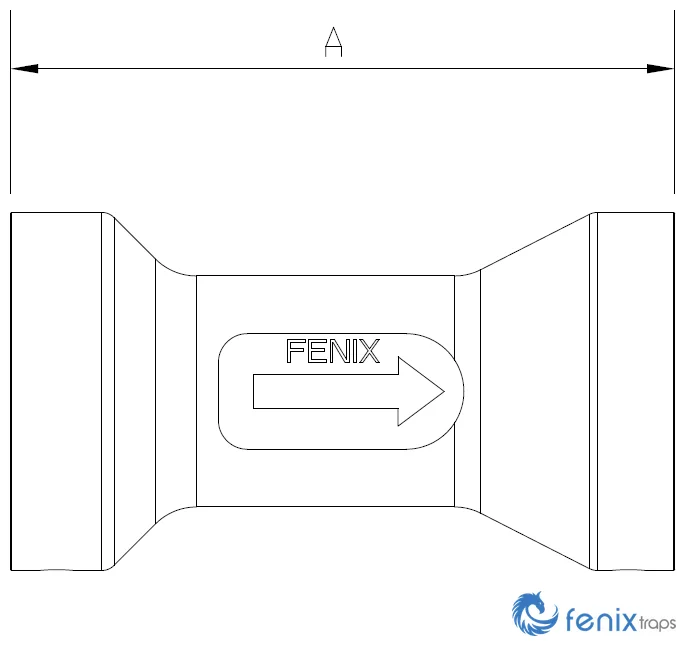

Dimensiones
Dimensiones y peso aproximado para cada tamaño.
| Tamaño | A ** | Peso aprox. |
|---|---|---|
| ½" (DN15) | 5.90 in150 mm | 2.86 lb1.3 kg |
| ¾" (DN20) | 5.90 in150 mm | 2.86 lb1.3 kg |
| 1" (DN25) | 6.30 in160 mm | 3.3 lb1.5 kg |
** El largo puede ajustarse a su instalación. La fila resaltada es el tamaño seleccionado en Configuración.
Rango de operación
Límites de presión y temperatura con la curva de vapor saturado como referencia. Ingrese su presión para comprobar su aplicación.
Verifique su aplicación
Ingrese la presión de vapor saturado de su línea. Calculamos la temperatura de saturación y la comparamos con el área de operación.
- Temperatura de saturación
- 364 °F · 184 °C
- Presión admisible a esa temperatura
- 1,450 psig

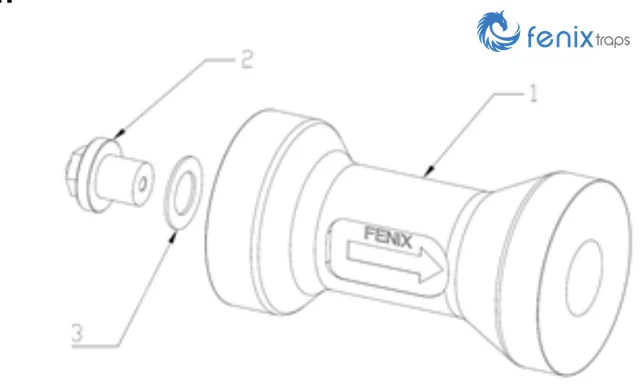

Componentes y materiales
Cuerpo 304L y tobera de entrada desmontable 316.
| N.º | Pieza | Material |
|---|---|---|
| 1 | Cuerpo de la trampa | Acero inoxidable 304L |
| 2 | Tobera de entrada desmontable | Acero inoxidable 316 |
| 3 | Junta | Grafito con refuerzo de acero inoxidable |
Refacciones
| Pieza | Código |
|---|---|
| Junta de la tobera | G-3 |
Preguntas frecuentes
Lo que más nos preguntan los equipos de mantenimiento e ingeniería sobre la trampa WF.
¿Para qué aplicaciones está diseñada la trampa de vapor Fenix WF?
Para un amplio rango de caudales y casi cualquier proceso, como intercambiadores de tubo y coraza, calentadores de aire, rehervidores y marmitas. Es especialmente adecuada para procesos de alto caudal.
¿Cuál es la presión máxima de operación de la WF?
WF: 1,450 psig (100 barg) a 842 °F.
¿Qué tamaños y conexiones tiene la WF?
½" (DN15), ¾" (DN20), 1" (DN25). Conexiones: Tipo wafer, entre bridas.
¿Cómo se da mantenimiento a la WF?
La tobera de entrada es desmontable y su junta (G-3) se suministra como refacción. En la mayoría de los casos no requiere filtro.
¿La WF necesita filtro?
En la mayoría de los casos no: sus venturis son lo bastante grandes para no requerirlo.
¿Qué garantía tiene la trampa Fenix WF?
La trampa Fenix WF tiene garantía de 15 años.
¿Qué refacciones tiene la WF?
Junta de la tobera (G-3).
Filtro Fenix, diseñado y fabricado por Fenix
Una trampa solo funciona bien si el condensado le llega limpio. Por eso Fenix diseñó y fabrica su propio filtro, y lo garantiza 15 años, igual que la trampa.
