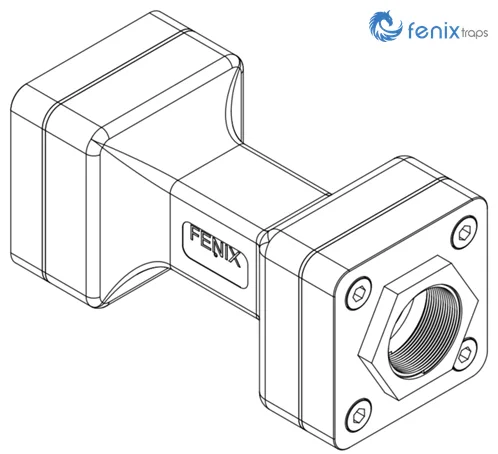

Diseñada para procesos
Trampa de proceso para 1½" y 2" con cuerpo entre conectores, roscada o soldable.
Sin partes móviles
Opera por principio hidrodinámico con venturis dimensionados. No hay disco, flotador ni bimetal que se desgaste.
Construcción modular
Cuerpo de acero inoxidable 304L entre dos bridas conectoras unidas con tornillos.
Acceso directo a la tobera
El cuerpo va entre los conectores de entrada y salida: se accede a la tobera sin retirar el conjunto de la tubería.
Todo el rango de carga
Opera desde la carga mínima hasta la máxima del proceso.
Intercambiadores de tubo y coraza
Descarga del condensado del lado vapor con carga variable.
Calentadores de aire
Serpentines y baterías de vapor para calentar aire de proceso.
Calentadores y rehervidores
Calorifiers y reboilers con demanda de vapor variable.
Marmitas y recipientes de cocción
Equipos encamisados con ciclos de calentamiento.
Compare las conexiones
Las versiones comparten diseño y componentes principales. Cambia la conexión y, con ella, los límites de operación.
| Conexión | Rosca NPT o BSP | Socket weld (soldable) |
|---|---|---|
| Tamaños | 1½" DN40 · 2" DN50 | 1½" DN40 · 2" DN50 |
| Dimensión A | 9.05 in / 9.44 in | 9.05 in / 9.44 in |
| PMO | 435 psig a 500 °F | 1,450 psig a 842 °F |
| TMO | 572 °F a 0 psig | 1,022 °F a 0 psig |
| Filtro | — | — |
| Válvula de dren | No disponible | No disponible |
Configuración
Elija las opciones para ver dimensiones, peso y límites de su trampa.
- Tamaño
- 1½" (DN40)
- Conexión
- NPT
- Dimensión A
- 9.05 in · 230 mm
- Dimensión B
- 6.47 in · 164.5 mm
- Peso aprox.
- 8.4 lb · 3.8 kg
- PMO
- 435 psig a 500 °F

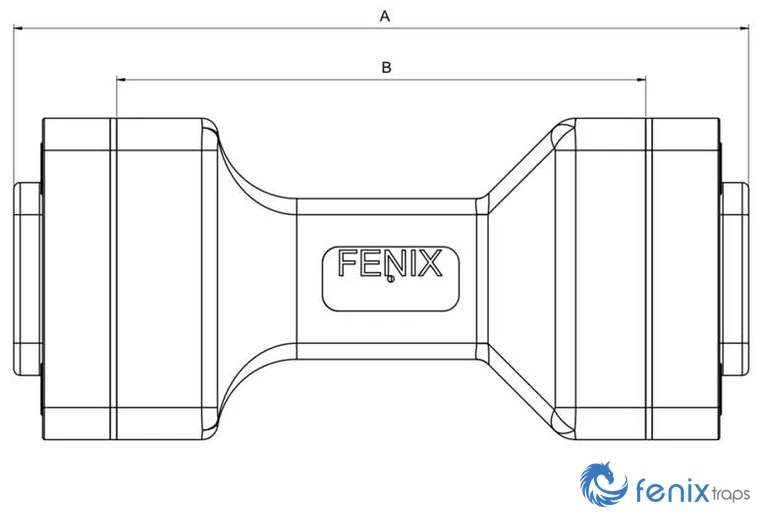

Dimensiones
Dimensiones y peso aproximado para cada tamaño.
| Tamaño | A | B | Peso aprox. |
|---|---|---|---|
| 1½" (DN40) | 9.05 in230 mm | 6.47 in164.5 mm | 8.4 lb3.8 kg |
| 2" (DN50) | 9.44 in240 mm | 7.08 in180 mm | 9.2 lb4.2 kg |
La fila resaltada es el tamaño seleccionado en Configuración.
Rango de operación
Límites de presión y temperatura con la curva de vapor saturado como referencia. Ingrese su presión para comprobar su aplicación.
Verifique su aplicación
Ingrese la presión de vapor saturado de su línea. Calculamos la temperatura de saturación y la comparamos con el área de operación.
- Temperatura de saturación
- 364 °F · 184 °C
- Presión admisible a esa temperatura
- 435 psig

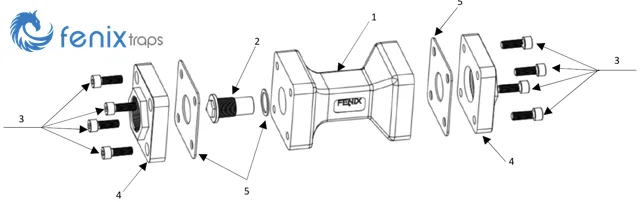

Componentes y materiales
Cuerpo y bridas conectoras 304L, tobera 316.
| N.º | Pieza | Material |
|---|---|---|
| 1 | Cuerpo de la trampa | Acero inoxidable 304L |
| 2 | Tobera de entrada desmontable | Acero inoxidable 316 |
| 3 | Tornillos | Acero al carbono |
| 4 | Brida conectora | Acero inoxidable 304L |
| 5 | Juntas | Grafito con refuerzo de acero inoxidable |
Refacciones
| Pieza | Código |
|---|---|
| Junta de conexión | G-12 (1½") · G-13 (2") |
| Junta de la tobera | G-4 (1½") · G-5 (2") |
Preguntas frecuentes
Lo que más nos preguntan los equipos de mantenimiento e ingeniería sobre la trampa VP.
¿Para qué aplicaciones está diseñada la trampa de vapor Fenix VP?
Para aplicaciones de proceso como intercambiadores de tubo y coraza, calentadores de aire, calorifiers y marmitas, en tamaños de 1½" y 2".
¿Qué diferencia hay entre VP-SC, VP-SW?
Es la misma trampa VP con dos conexiones. La VP-SC es roscada (NPT o BSP) con PMO de 30 barg a 260 °C; la VP-SW es soldable (socket weld) con PMO de 100 barg hasta 450 °C.
¿Cuál es la presión máxima de operación de la VP?
VP-SC: 435 psig (30 barg) a 500 °F. VP-SW: 1,450 psig (100 barg) a 842 °F.
¿Qué tamaños y conexiones tiene la VP?
1½" (DN40), 2" (DN50). Conexiones: Rosca NPT o BSP; Socket weld (soldable).
¿Cómo se da mantenimiento a la VP?
El cuerpo de la trampa va entre los conectores de entrada y salida, así que se accede a la tobera sin retirar el conjunto de la tubería.
¿Qué garantía tiene la trampa Fenix VP?
La trampa Fenix VP tiene garantía de 15 años.
¿Qué refacciones tiene la VP?
Junta de conexión (G-12 (1½") · G-13 (2")), Junta de la tobera (G-4 (1½") · G-5 (2")).
Filtro Fenix, diseñado y fabricado por Fenix
Una trampa solo funciona bien si el condensado le llega limpio. Por eso Fenix diseñó y fabrica su propio filtro, y lo garantiza 15 años, igual que la trampa.
