Diseñada para procesos

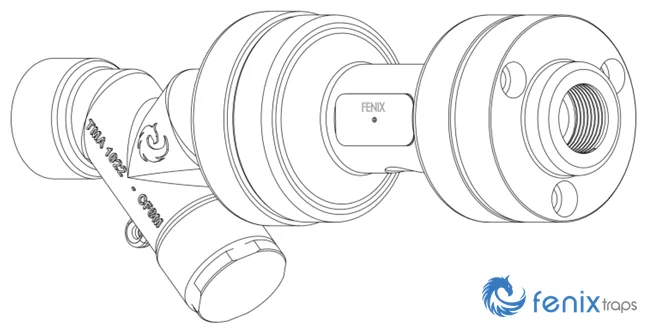

Trampa de proceso con filtro integrado y acceso a la tobera sin retirar el conjunto de la tubería.
Sin partes móviles
Opera por principio hidrodinámico con venturis dimensionados. No hay disco, flotador ni bimetal que se desgaste.
Filtro integrado
Filtro de alta integridad de fundición CF8M con malla de 40 mesh reforzada.
Acceso directo a la tobera
El cuerpo va entre el filtro y el conector de salida: se accede a la tobera sin retirar el conjunto de la tubería.
Todo el rango de carga
Opera desde la carga mínima hasta la máxima del proceso.
Intercambiadores de tubo y coraza
Descarga del condensado del lado vapor con carga variable.
Calentadores de aire
Serpentines y baterías de vapor para calentar aire de proceso.
Calentadores y rehervidores
Calorifiers y reboilers con demanda de vapor variable.
Marmitas y recipientes de cocción
Equipos encamisados con ciclos de calentamiento.
Compare las conexiones
Las versiones comparten diseño y componentes principales. Cambia la conexión y, con ella, los límites de operación.
| Conexión | Rosca NPT o BSP | Socket weld (soldable) |
|---|---|---|
| Tamaños | ¾" DN20 · 1" DN25 | ¾" DN20 · 1" DN25 |
| Dimensión A | 11.02 in | 11.02 in |
| PMO | 580 psig | 1,450 psig a 842 °F |
| TMO | 932 °F | 1,022 °F a 0 psig |
| Filtro | — | — |
| Válvula de dren | Opcional (recomendada hasta 20 barg) | Opcional (recomendada hasta 20 barg) |
Configuración
Elija las opciones para ver dimensiones, peso y límites de su trampa.
La válvula de dren es un accesorio que permite la limpieza fácil del filtro. Se recomienda para trampas que no superan 20 barg de presión.
- Tamaño
- ¾" (DN20)
- Conexión
- NPT
- Dimensión A
- 11.02 in · 280 mm
- Dimensión B
- 4.60 in · 117 mm
- Dimensión C
- 5.07 in · 129 mm
- Peso aprox.
- 9.5 lb · 4.3 kg
- PMO
- 580 psig
- Opción
- Sin válvula de dren

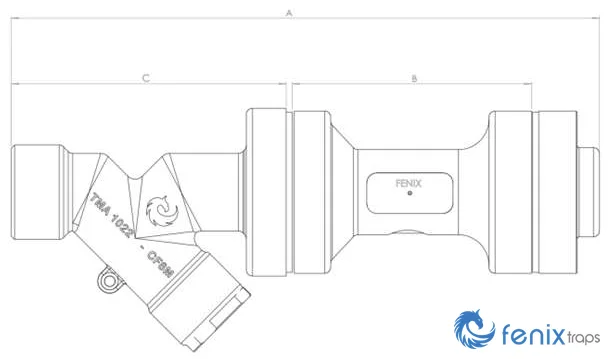

Dimensiones
Dimensiones y peso aproximado para cada tamaño.
| Tamaño | A | B | C | Peso aprox. |
|---|---|---|---|---|
| ¾" (DN20) | 11.02 in280 mm | 4.60 in117 mm | 5.07 in129 mm | 9.5 lb4.3 kg |
| 1" (DN25) | 11.02 in280 mm | 4.60 in117 mm | 5.07 in129 mm | 9.2 lb4.2 kg |
La fila resaltada es el tamaño seleccionado en Configuración.
Rango de operación
Límites de presión y temperatura con la curva de vapor saturado como referencia. Ingrese su presión para comprobar su aplicación.
Verifique su aplicación
Ingrese la presión de vapor saturado de su línea. Calculamos la temperatura de saturación y la comparamos con el área de operación.
- Temperatura de saturación
- 364 °F · 184 °C
- Presión admisible a esa temperatura
- 580 psig

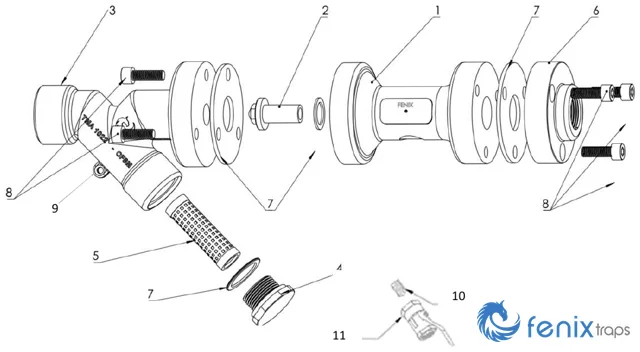

Componentes y materiales
Cuerpo y conector 304L, tobera 316 y filtro de fundición CF8M.
| N.º | Pieza | Material |
|---|---|---|
| 1 | Cuerpo de la trampa | Acero inoxidable 304L |
| 2 | Tobera de entrada desmontable | Acero inoxidable 316 |
| 3 | Filtro | Acero inoxidable fundido CF8M |
| 4 | Tapón de filtro | Acero inoxidable 304L |
| 5 | Malla de filtro | Acero inoxidable 40 mesh con refuerzo de 10 mesh |
| 6 | Brida conectora | Acero inoxidable 304L |
| 7 | Juntas | Grafito con refuerzo de acero inoxidable |
| 8 | Tornillos | Acero al carbono |
| 9 | Argolla ¹ | — |
| 10 | Niple ² | Acero inoxidable 304L |
| 11 | Válvula de dren ² | Acero inoxidable 304L |
¹ Para placa de identificación. ² Accesorio opcional para la limpieza fácil del filtro, recomendado hasta 20 barg.
Refacciones
| Pieza | Código |
|---|---|
| Malla de filtro | F-L |
| Junta de brida conectora | G-8 |
| Junta del tapón | G-4 |
| Junta de la tobera | G-3 |
Preguntas frecuentes
Lo que más nos preguntan los equipos de mantenimiento e ingeniería sobre la trampa IVP.
¿Para qué aplicaciones está diseñada la trampa de vapor Fenix IVP?
Para aplicaciones de proceso como intercambiadores de tubo y coraza, calentadores de aire, calorifiers y marmitas. Opera de la carga mínima a la máxima del proceso.
¿Qué diferencia hay entre IVP-SC, IVP-SW?
Es la misma trampa IVP con dos conexiones. La IVP-SC es roscada (NPT o BSP) con PMO recomendada de 40 barg; la IVP-SW es soldable (socket weld) con PMO de 100 barg hasta 450 °C.
¿Cuál es la presión máxima de operación de la IVP?
IVP-SC: 580 psig (40 barg) (recomendada). IVP-SW: 1,450 psig (100 barg) a 842 °F.
¿Qué tamaños y conexiones tiene la IVP?
¾" (DN20), 1" (DN25). Conexiones: Rosca NPT o BSP; Socket weld (soldable).
¿Cómo se da mantenimiento a la IVP?
El cuerpo de la trampa va entre el filtro y el conector de salida, así que se accede a la tobera sin retirar el conjunto de la tubería. La válvula de dren opcional facilita la limpieza del filtro (recomendada hasta 20 barg).
¿Qué garantía tiene la trampa Fenix IVP?
La trampa Fenix IVP tiene garantía de 15 años. Su filtro, diseñado y fabricado por Fenix, también está garantizado por 15 años.
¿Por qué es importante el filtro de la trampa?
Las partículas que arrastra el vapor, como óxido, escoria de soldadura e incrustaciones, pueden obstruir la tobera. Un filtro robusto y eficiente asegura el funcionamiento adecuado de la trampa. Por eso Fenix diseñó y fabrica su propio filtro y lo garantiza 15 años.
¿Para qué sirve la válvula de dren?
Es un accesorio opcional que permite la limpieza fácil del filtro. Al abrirla, la presión de la línea expulsa los sedimentos retenidos en la malla sin abrir el tapón. Se recomienda para trampas que no superan 20 barg de presión.
¿Qué refacciones tiene la IVP?
Malla de filtro (F-L), Junta de brida conectora (G-8), Junta del tapón (G-4), Junta de la tobera (G-3).
Filtro Fenix, diseñado y fabricado por Fenix
Una trampa solo funciona bien si el condensado le llega limpio. Por eso Fenix diseñó y fabrica su propio filtro, y lo garantiza 15 años, igual que la trampa.
Protege la tobera y los venturis
El óxido, la escoria de soldadura y las incrustaciones que arrastra el vapor son de las causas más comunes de falla en trampas. El filtro los retiene antes de que lleguen a la tobera.
Robusto por diseño
Filtro de alta integridad: cuerpo de fundición CF8M y malla de acero inoxidable de 40 mesh con refuerzo de 10 mesh. Tapón de acero inoxidable 304L.
Limpieza sin desmontar la trampa
La malla se retira por su tapón; el cuerpo de la trampa permanece instalado en la línea.
Válvula de dren opcional
Es un accesorio que permite la limpieza fácil del filtro: al abrirla, la presión de la línea expulsa los sedimentos retenidos en la malla sin abrir el tapón. Se recomienda para trampas que no superan 20 barg de presión.
Trampa y filtro del mismo fabricante
Ambos son diseño y fabricación Fenix, y ambos tienen garantía de 15 años. No depende de un filtro genérico de otro proveedor.
- Malla
- Acero inoxidable 40 mesh con refuerzo de 10 mesh
- Cuerpo y tapón
- Fundición CF8M · tapón 304L
- Refacción (malla)
- F-L
- Válvula de dren
- Opcional (recomendada hasta 20 barg)
- Garantía
- 15 años, igual que la trampa
