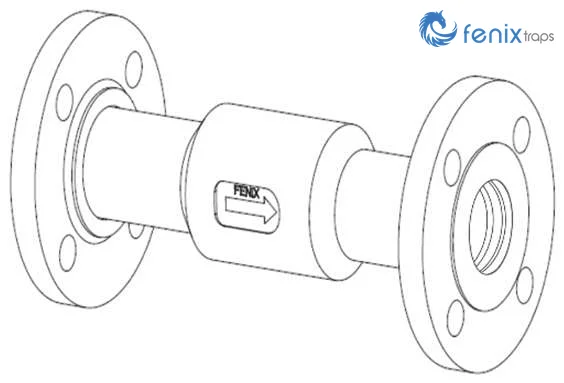

Diseñada para procesos
Trampa de proceso bridada, 100% de acero inoxidable, de 1" a 4" y con largo a la medida.
Sin partes móviles
Opera por principio hidrodinámico con venturis dimensionados. No hay disco, flotador ni bimetal que se desgaste.
De 1" a 4"
Cinco tamaños, de 1" (DN25) a 4" (DN100), con bridas para el sistema de cada cliente.
Largo a la medida
Largos estándar o fabricada a la medida hasta 1000 mm (40").
100% acero inoxidable
Cuerpo 304L, tobera 316 y bridas 304 o 304L. Soldada y probada según normas ASME.
Intercambiadores de tubo y coraza
Descarga del condensado del lado vapor con carga variable.
Calentadores de aire
Serpentines y baterías de vapor para calentar aire de proceso.
Calentadores y rehervidores
Calorifiers y reboilers con demanda de vapor variable.
Marmitas y recipientes de cocción
Equipos encamisados con ciclos de calentamiento.
Compare las conexiones
Las versiones comparten diseño y componentes principales. Cambia la conexión y, con ella, los límites de operación.
Configuración
Elija las opciones para ver dimensiones, peso y límites de su trampa.
A medida hasta 39.37 in.
- Tamaño
- 1" (DN25)
- Conexión
- ANSI 300
- Dimensión A
- 6.30 in · 160 mm (estándar)
- Peso aprox.
- 9.1 lb · 4.1 kg
- PMO
- 700 psig a 200 °F

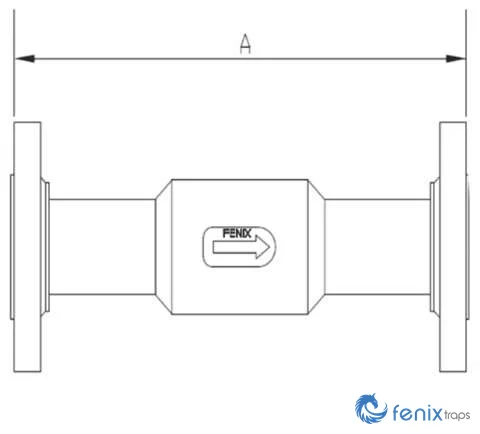

Dimensiones
Dimensiones y peso aproximado para cada tamaño.
| Tamaño | A ** | Peso aprox. * |
|---|---|---|
| 1" (DN25) | 6.30 in160 mm | 9.1 lb4.1 kg |
| 1½" (DN40) | 9.05 in230 mm | 19.4 lb8.8 kg |
| 2" (DN50) | 10.82 in275 mm | 25.8 lb11.7 kg |
| 3" (DN80) | 15.75 in400 mm | 62.1 lb28.2 kg |
| 4" (DN100) | 17.72 in450 mm | 113.1 lb51.3 kg |
* Peso con bridas ANSI 300. ** A medida hasta 39.37 in. La fila resaltada es el tamaño seleccionado en Configuración.
Rango de operación
Límites de presión y temperatura con la curva de vapor saturado como referencia. Ingrese su presión para comprobar su aplicación.
Verifique su aplicación
Ingrese la presión de vapor saturado de su línea. Calculamos la temperatura de saturación y la comparamos con el área de operación.
- Temperatura de saturación
- 364 °F · 184 °C
- Presión admisible a esa temperatura
- 624 psig
- Clase mínima que cumple
- ANSI 150

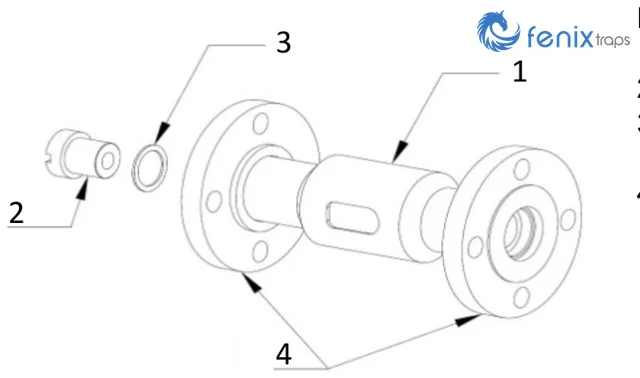

Componentes y materiales
Construcción 100% en acero inoxidable: cuerpo 304L, tobera 316 y bridas 304/304L.
| N.º | Pieza | Material |
|---|---|---|
| 1 | Cuerpo de la trampa | Acero inoxidable 304L |
| 2 | Tobera de entrada | Acero inoxidable 316 |
| 3 | Juntas | Grafito con refuerzo de acero inoxidable |
| 4 | Bridas | Acero inoxidable 304 o 304L |
Refacciones
| Pieza | Código |
|---|---|
| Junta de la tobera | G-3 (1") · G-4 (1½") · G-5 (2") · G-6 (3", 4") |
Preguntas frecuentes
Lo que más nos preguntan los equipos de mantenimiento e ingeniería sobre la trampa FLSS.
¿Para qué aplicaciones está diseñada la trampa de vapor Fenix FLSS?
Para aplicaciones de proceso en líneas bridadas, de 1" a 4", como intercambiadores de tubo y coraza, calentadores de aire, rehervidores y marmitas. Cada trampa se diseña para su ubicación y con bridas acordes al sistema.
¿Cuál es la presión máxima de operación de la FLSS?
FLSS: según la clase de brida, de PN16 o ANSI 150 hasta PN100 o ANSI 1500.
¿Qué tamaños y conexiones tiene la FLSS?
1" (DN25), 1½" (DN40), 2" (DN50), 3" (DN80), 4" (DN100). Conexiones: Bridas ANSI o PN.
¿Cómo se da mantenimiento a la FLSS?
La tobera de entrada es de acero inoxidable 316 y su junta se suministra como refacción según el tamaño (G-3 a G-6).
¿Se puede fabricar la FLSS con un largo especial?
Sí. Se fabrica en largos estándar o a la medida hasta 1000 mm (40").
¿Qué garantía tiene la trampa Fenix FLSS?
La trampa Fenix FLSS tiene garantía de 15 años.
¿Qué refacciones tiene la FLSS?
Junta de la tobera (G-3 (1") · G-4 (1½") · G-5 (2") · G-6 (3", 4")).
Filtro Fenix, diseñado y fabricado por Fenix
Una trampa solo funciona bien si el condensado le llega limpio. Por eso Fenix diseñó y fabrica su propio filtro, y lo garantiza 15 años, igual que la trampa.
